電動ポンプユニット・手動ポンプ
電動ポンプユニット
0.75kW 電動油圧ポンプ
|
仕様 |
|||
|
使用ポンプ |
ERL-3 |
||
|
電動機 |
0.75kW-4P 200V | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 10 | MPa | |
|
吐出量 |
高圧 | 0.5 | L/min |
| 低圧 | 2.5 | L/min | |
|
貯油量 |
20 | L | |
|
重量 |
約130 | kg | |
|
図面データ |
|||
0.75kW 小型軽量電動油圧ポンプ
|
仕様 |
|||
|
使用ポンプ |
ERL-3 |
||
|
電動機 |
0.75kW-4P 200V | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 10 | MPa | |
|
吐出量 |
高圧 | 0.5 | L/min |
| 低圧 | 3.0 | L/min | |
|
貯油量 |
10 | L | |
|
重量 |
約95 | kg | |
|
図面データ |
|||
1.5kW 電動油圧ポンプユニット
|
仕様 |
|||
|
使用ポンプ |
ERL-4 |
||
|
電動機 |
1.5kW-4P 200V | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 7 | MPa | |
|
吐出量 |
高圧 | 1.1 | L/min |
| 低圧 | 4.0 | L/min | |
|
貯油量 |
75 | L | |
|
重量 |
約207 | kg | |
|
図面データ |
|||
1.5kW 電動油圧ポンプユニット カウンターバランス弁内蔵型
|
仕様 |
|||
|
使用ポンプ |
ERL-4 |
||
|
電動機 |
1.5kW-4P 200V | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 7 | MPa | |
|
吐出量 |
高圧 | 1.1 | L/min |
| 低圧 | 4.0 | L/min | |
|
貯油量 |
75 | L | |
|
重量 |
約214 | kg | |
|
図面データ |
|||
2.2kW 電動油圧ポンプユニット
|
仕様 |
|||
|
使用ポンプ |
ERL-5 |
||
|
電動機 |
2.2kW-4P 200V | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 7 | MPa | |
|
吐出量 |
高圧 | 2.0 | L/min |
| 低圧 | 8.9 | L/min | |
|
貯油量 |
75 | L | |
|
重量 |
約325 | kg | |
|
図面データ |
|||
Mi2（インバータ付・遠隔操作対応型）
|
仕様 |
|||
|
使用ポンプ |
ERL-5G |
||
|
電動機 |
2.2kW-4P 200V 1台 | ||
| 周波数 | 20~60 | Hz | |
| 回転数 | 580~1740 | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 14 | MPa | |
|
吐出量 |
高圧 | 2.0 | L/min |
| 低圧 | 7.2 | L/min | |
|
貯油量 |
有効45 | L | |
|
重量 |
約600 | kg | |
|
図面データ |
|||
3.7kW 電動油圧ポンプユニット
|
仕様 |
|||
|
使用ポンプ |
ERL-6 |
||
|
電動機 |
3.7kW-4P 200V | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 7 | MPa | |
|
吐出量 |
高圧 | 3.2 | L/min |
| 低圧 | 10 | L/min | |
|
貯油量 |
80 | L | |
|
重量 |
約419 | kg | |
|
図面データ |
|||
5.5kW 電動油圧ポンプユニット
|
仕様 |
|||
|
使用ポンプ |
ERL-6 |
||
|
電動機 |
5.5kW-4P 200V | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 7 | MPa | |
|
吐出量 |
高圧 | 3.2 | L/min |
| 低圧 | 17 | L/min | |
|
貯油量 |
80 | L | |
|
重量 |
約500 | kg | |
|
図面データ |
|||
7.5kW 電動油圧ポンプユニット
|
仕様 |
|||
|
使用ポンプ |
ER-7 |
||
|
電動機 |
7.5kW-4P 200V | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | - | MPa | |
|
吐出量 |
高圧 | 5.2 | L/min |
| 低圧 | - | L/min | |
|
貯油量 |
80 | L | |
|
重量 |
約430 | kg | |
|
図面データ |
|||
7.5kW 電動油圧ポンプユニット
|
仕様 |
|||
|
使用ポンプ |
ERL-7-3G |
||
|
電動機 |
7.5kW-4P 200V | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 14 | MPa | |
|
吐出量 |
高圧 | 5.2 | L/min |
| 低圧 | 14.0 | L/min | |
|
貯油量 |
80 | L | |
|
重量 |
約480 | kg | |
|
図面データ |
|||
2.2kW 2連異荷重電動油圧ポンプユニット
|
仕様 |
|||
|
使用ポンプ |
ERL-5 2台 |
||
|
電動機 |
2.2kW-4P 200V 2台 | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 7 | MPa | |
|
吐出量 |
高圧 | 2.0 | L/min |
| 低圧 | 8.9 | L/min | |
|
貯油量 |
80 | L | |
|
重量 |
約417 | kg | |
|
図面データ |
|||

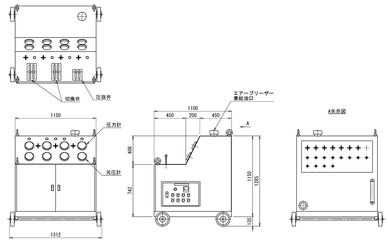

2.2kW 4連異荷重電動油圧ポンプユニット
|
仕様 |
|||
|
使用ポンプ |
ER-5 4台 |
||
|
電動機 |
2.2kW-4P 200V 4台 | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | - | MPa | |
|
吐出量 |
高圧 | 2.0 | L/min |
| 低圧 | - | L/min | |
|
貯油量 |
200 | L | |
|
重量 |
約920 | kg | |
|
図面データ |
|||
3.7kW 2連異荷重電動油圧ポンプユニット
|
仕様 |
|||
|
使用ポンプ |
ERL-6G 2台 |
||
|
電動機 |
3.7kW-4P 200V 2台 | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 14 | MPa | |
|
吐出量 |
高圧 | 3.2 | L/min |
| 低圧 | 10.0 | L/min | |
|
貯油量 |
150 | L | |
|
重量 |
約680 | kg | |
|
図面データ |
|||
3.7kW 2連異荷重電動油圧ポンプ（制御用）
|
仕様 |
|||
|
使用ポンプ |
ERL-6G 2台 |
||
|
電動機 |
3.7kW-4P 200V 2台 | ||
| 周波数 | 50(60) | Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 14 | MPa | |
|
吐出量 |
高圧 | 3.2 | L/min |
| 低圧 | 10.0 | L/min | |
|
貯油量 |
100 |
L | |
|
重量 |
約500 |
kg | |
|
図面データ |
|||
3.7kW 2連異荷重電動ポンプユニット（インバーター付・遠隔操作対応型）
|
仕様 |
|||
|
使用ポンプ |
ERL-6G 2台 |
||
|
電動機 |
3.7kW-4P 200V 2台 | ||
| 周波数 |
20～60 |
Hz | |
| 回転数 |
580～1740 |
rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 14 | MPa | |
|
吐出量 |
高圧 | 3.2 | L/min |
| 低圧 | 10.0 | L/min | |
|
貯油量 |
75 |
L | |
|
重量 |
約700 |
kg | |
|
図面データ |
|||
3.7kW 2連異荷重電動油圧ポンプユニット（インバータ付・遠隔操作対応型）
|
仕様 |
|||
|
使用ポンプ |
ERL-6G 2台 |
||
|
電動機 |
3.7kW-4P 200V 2台 | ||
| 周波数 |
20～60 |
Hz | |
| 回転数 |
580～1740 |
rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 14 | MPa | |
|
吐出量 |
高圧 | 3.2 | L/min |
| 低圧 | 10.0 | L/min | |
|
貯油量 |
110 |
L | |
|
重量 |
約620 |
kg | |
|
図面データ |
|||
Mi3（インバータ付・遠隔操作対応型）
|
仕様 |
|||
|
使用ポンプ |
ERL-6G 2台 |
||
|
電動機 |
3.7kW-4P 200V 2台 | ||
| 周波数 |
20～60 |
Hz | |
| 回転数 |
580～1740 |
rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 14 | MPa | |
|
吐出量 |
高圧 | 3.2 | L/min |
| 低圧 | 10.0 | L/min | |
|
貯油量 |
75 |
L | |
|
重量 |
約1000 |
kg | |
|
図面データ |
|||
3.7kW 3連異荷重電動油圧ポンプユニット
|
仕様 |
|||
|
使用ポンプ |
ERL-6G 3台 |
||
|
電動機 |
3.7kW-4P 200V 3台 | ||
| 周波数 |
50(60) |
Hz | |
| 回転数 |
1450(1740) |
rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 14 | MPa | |
|
吐出量 |
高圧 | 3.2 | L/min |
| 低圧 | 10.0 | L/min | |
|
貯油量 |
200 |
L | |
|
重量 |
約1140 |
kg | |
|
図面データ |
|||
3.7kW 4連異荷重電動油圧ポンプユニット
|
仕様 |
|||
|
使用ポンプ |
ER-6 4台 |
||
|
電動機 |
3.7kW-4P 200V 4台 | ||
| 周波数 |
50(60) |
Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | - | MPa | |
|
吐出量 |
高圧 | 3.2 | L/min |
| 低圧 | - | L/min | |
|
貯油量 |
200 |
L | |
|
重量 |
約940 |
kg | |
|
図面データ |
|||
5.5kW 4連異荷重電動油圧ポンプユニット
|
仕様 |
|||
|
使用ポンプ |
ERL-7-3G 4台 |
||
|
電動機 |
5.5kW-4P 200V 4台 | ||
| 周波数 |
50(60) |
Hz | |
| 回転数 | 1450(1740) | rpm | |
| 最高使用圧力 | 高圧 | 70 | MPa |
| 低圧 | 14 | MPa | |
|
吐出量 |
高圧 | 5.2 | L/min |
| 低圧 | 14.0 | L/min | |
|
貯油量 |
200 |
L | |
|
重量 |
約1120 |
kg | |
|
図面データ |
|||
油圧送出し装置用電動油圧ポンプユニット(2連異荷重タイプ)
|
仕様 |
||||
|
使用ポンプ |
ERL-6 2台 |
PC(ニホン スピンドル)1台 |
||
|
電動機 |
3.7kW-4P 200V 4台 |
15kW-4P 200V 1台 |
||
| 周波数 |
50(60) |
50(60) | Hz | |
| 回転数 |
1450 (1740) |
1450 (1740) |
rpm | |
| 最高使用圧力 | 高圧 | 75 | 21 | MPa |
| 低圧 | 7 | - | MPa | |
|
吐出量 |
高圧 | 3.2 | 47.0 | L/min |
| 低圧 | 17.0 | - | L/min | |
|
貯油量 |
200 |
L | ||
|
重量 |
約1070 |
kg | ||
|
図面データ |
||||
油圧送出し装置用電動油圧ポンプユニット
|
仕様 |
||||
|
使用ポンプ |
ER-6W 2台 |
PC(ニホン スピンドル)1台 |
||
|
電動機 |
7.5kW-4P 200V 1台 |
11kW-4P 200V 1台 |
||
| 周波数 |
50(60) |
50(60) | Hz | |
| 回転数 |
1450 (1740) |
1450 (1740) |
rpm | |
| 最高使用圧力 | 高圧 | 75 | 21 | MPa |
| 低圧 | - | - | MPa | |
|
吐出量 |
高圧 | 3.2 | 47.0 | L/min |
| 低圧 | - | - | L/min | |
|
貯油量 |
150 |
L | ||
|
重量 |
約1100 |
kg | ||
|
図面データ |
||||
橋梁用多目的電動油圧ポンプユニット
|
仕様 |
||||
|
使用ポンプ |
ERL-5 2台 |
LVP030-110R1 1台 |
||
|
電動機 |
2.2kW-4P 200V 2台 |
22kW-4P 200V 1台 |
||
| 周波数 |
50(60) |
50(60) | Hz | |
| 回転数 |
1450 (1740) |
1450 (1740) |
rpm | |
| 最高使用圧力 | 高圧 | 70 | 35 | MPa |
| 低圧 | 7 | - | MPa | |
|
吐出量 |
高圧 | 2.0 |
7.4 ～47.0 |
L/min |
| 低圧 | 8.9 | L/min | ||
|
貯油量 |
250 |
L | ||
|
重量 |
約1280 |
kg | ||
|
図面データ |
||||
水平ライン専用電動ポンプユニット
|
仕様 |
||||
|
使用ポンプ |
LZ-030-110R1FBD-R2600 1台 |
|||
|
電動機 |
22kW-4P 200V 1台 |
|||
| 周波数 |
50(60) |
50(60) | Hz | |
| 回転数 |
1450 (1740) |
rpm | ||
| 最高使用圧力 | 高圧 | 35 | MPa | |
| 低圧 | - | MPa | ||
|
吐出量 |
高圧 |
7.4 ～47.0 |
L/min | |
| 低圧 | - | L/min | ||
|
貯油量 |
200 |
L | ||
|
重量 |
約1100 |
kg | ||
|
図面データ |
||||
| 仕様 図面 | |||||||||
|
名称 |
使用ポンプ |
電動機 |
圧力 [MPa] |
吐出量 [L] |
貯油量 [mL] |
重量 [kg] |
|||
| 高圧 | 低圧 | 高圧 | 低圧 | ||||||
| 0.75kW 電動油圧ポンプ | ERL-3 |
0.75kW-4P 200V |
70 | 10 | 0.5 | 2.5 | 20 | 130 | |
| 0.75kW 小型軽量電動油圧ポンプ | 3.0 | 10 | 95 | ||||||
| 1.5kW 電動油圧ポンプユニット | ERL-4 |
1.5kW-4P 200V |
70 | 7 | 1.1 | 4.0 | 75 | 207 | |
|
1.5kW 電動油圧ポンプユニット カウンターバランス弁内蔵型 |
214 |
||||||||
| 2.2kW 電動油圧ポンプユニット | ERL-5 |
2.2kW-4P 200V |
70 | 7 | 2.0 | 8.9 | 75 | 325 | |
|
Mi2 (インバーター付・遠隔操作対応型) |
ERL-5G |
2.2kW-4P 200V 1台 |
70 | 14 | 2.0 | 7.2 | 有効45 | 600 | |
| 3.7kW 電動油圧ポンプユニット | ERL-6 |
3.7kW-4P 200V |
70 | 7 | 3.2 | 10 | 80 | 419 | |
| 5.5kW 電動油圧ポンプユニット | ERL-6 |
5.5kW-4P 200V |
70 | 7 | 3.2 | 17.0 | 80 | 500 | |
| 7.5kW 電動油圧ポンプユニット | ER-7 |
7.5kW-4P 200V |
70 | - | 5.2 | - | 80 | 430 | |
| 7.5kW 電動油圧ポンプユニット | ERL-7-3G |
7.5kW-4P 200V |
70 | 14 | 5.2 | 14.0 | 80 | 480 | |
| 2.2kW 2連異荷重電動油圧ポンプユニット |
ERL-5 2台 |
2.2kW-4P 200V 2台 |
70 | 7 | 2.0 | 8.9 | 80 | 417 | |
| 2.2kW 4連異荷重電動油圧ポンプユニット |
ER-5 4台 |
2.2kW-4P 200V 3台 |
70 | - | 2.0 | - | 200 | 920 | |
| 3.7kW 2連異荷重電動油圧ポンプユニット |
ERL-6G 2台 |
3.7kW-4P 200V 2台 |
70 | 14 | 3.2 | 10.0 | 150 | 680 | |
|
3.7kW 2連異荷重電動油圧ポンプ （制御用） |
ERL-6G 2台 |
3.7kW-4P 200V 2台 |
70 | 14 | 3.2 | 10.0 | 100 | 500 | |
|
3.7kW 2連異荷重電動油圧ポンプ (インバーター付・遠隔操作対応型) |
ERL-6G 2台 |
3.7kW-4P 200V 2台 |
70 | 14 | 3.2 | 10.0 | 75 | 700 | |
|
3.7kW 2連異荷重電動油圧ポンプ (インバーター付・遠隔操作対応型) |
ERL-6G 2台 |
3.7kW-4P 200V 2台 |
70 | 14 | 3.2 | 10.0 | 110 | 620 | |
|
Mi3 (インバーター付・遠隔操作対応型) |
ERL-6G 2台 |
3.7kW-4P 200V 2台 |
70 | 14 | 3.2 | 10.0 | 75 | 1000 | |
| 3.7kW 3連異荷重電動油圧ポンプユニット |
ERL-6G 3台 |
3.7kW-4P 200V 3台 |
70 | 14 | 3.2 | 10.0 | 200 | 1140 | |
| 3.7kW 4連異荷重電動油圧ポンプユニット |
ER-6G 4台 |
3.7kW-4P 200V 4台 |
70 | - | 3.2 | - | 200 | 940 | |
| 5.5kW 4連異荷重電動油圧ポンプユニット |
ERL-7-3G 4台 |
5.5kW-4P 200V 4台 |
70 | 14 | 5.2 | 14.0 | 200 | 1120 | |
| 名称 | 使用ポンプ | 電動機 |
圧力 [MPa] |
吐出量 [L] |
貯油量 [mL] |
重量 [kg] |
|||
| 高圧 | 低圧 | 高圧 | 低圧 | ||||||
|
油圧送出し装置用電動油圧ポンプユニット （2連異荷重タイプ） |
ERL-6 2台 |
3.7kW-4P 200V 2台 |
75 | 7 | 3.2 | 17.0 | 200 | 1070 | |
|
PC3 (ニホンスピンドル) 1台 |
15kW-4P 200V 1台 |
21 | - | 47 | - | ||||
| 油圧送出し装置用電動油圧ポンプユニット |
ER-6W 2台 |
7.5kW-4P 200V 1台 |
75 | - | 3.2 | - | 150 | 1100 | |
|
PC3 (ニホンスピンドル) 1台 |
11kW-4P 200V 1台 |
21 | - | 47.0 | - | ||||
| 橋梁用多目的電動油圧ポンプユニット |
ERL-5 2台 |
2.2kW-4P 200V 2台 |
70 | 7 | 2.0 | 8.9 | 250 | 1280 | |
|
LVP030-110R1-1600 1台 |
22kW-4P 200V 1台 |
35 | - | 7.4~47.0 | |||||
| 水平ライン専用電動ポンプユニット |
LZ-030-110R1FBD- R2600 1台 |
22kW-4P 200V 1台 |
35 | - | 7.4~47.0 | 200 | 1100 | ||
CADデータ ダウンロード
機材の図面データをまとめてダウンロードできます。
